Um atuador elétrico-hidráulico consiste em um motor de acionamento e um corpo principal. O corpo principal consiste em uma tampa, cilindro, pistão, impulsor e eixo.
Quando ligado, o motor gira o eixo de transmissão e o impulsor preso ao eixo giratório, gerando pressão dentro do pistão. Esta pressão puxa o óleo da parte superior do pistão para a parte inferior, forçando o pistão e travando-o no lugar. A haste e a barra transversal sobem rapidamente e a mola de carga é comprimida mecanicamente pela alavanca (a haste ou freio tem uma mola de carga) para produzir movimento mecânico.
Quando desligado, o impulsor para de girar e o pistão desce rapidamente devido à força da mola e ao seu próprio peso, forçando o óleo de volta para a parte superior do pistão e depois de volta à sua posição original através do mecanismo de alavanca.

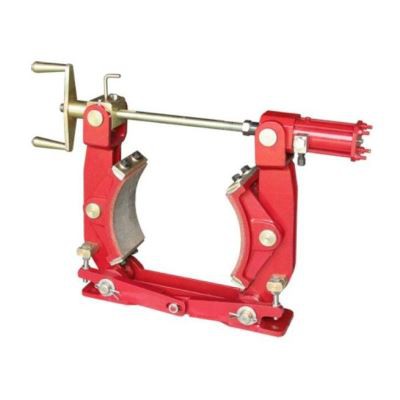

Atuadores eletro-hidráulicos são frequentemente usados em conjunto com cremalheiras de freio e são amplamente utilizados para frear várias transmissões.
Características de projeto do propulsor hidráulico elétrico
A caixa é feita de liga de alumínio fundido, oferecendo um design leve e esteticamente agradável.
O motor não contém-óleo e possui isolamento B ou F (dependendo dos requisitos do usuário), oferecendo excelente resistência ao calor e longa vida útil.
A tampa da caixa de terminais do motor é vedada, com prensa-cabo para entrada segura e confiável. O gabinete elétrico atende à proteção IP55.
O eixo do motor e a haste são cromados-duro, prolongando significativamente a vida útil das vedações.
Uma câmara de ar de balanceamento está localizada em um lado do corpo do cilindro, permitindo que a haste seja instalada em qualquer orientação de 0 a 180 graus, ampliando sua gama de aplicações.
Os fixadores da série Ed são feitos de aço inoxidável, oferecendo um design durável e esteticamente agradável.
A série Ed de propulsores elétricos-hidráulicos redefine os padrões de frenagem industrial com engenharia de precisão. Se você está procurando equipamentos especializados que exigem segurança máxima ou linhas de produção automatizadas que exigem eficiência energética-eficiente, a série Ed fornece energia confiável.
